STM32 学习笔记

准备阶段

完成了 keil5 工具的安装

stm32 的基本信息

由意法半导体公司开发的 32 位单片机，作为中控

ST	M32	F103	C8T6
品牌	产品信息	产品系列	规格型号
意法半导体	32位单片机	主流型 M3内核 72MHz	48 引脚 64kFlash LQFP封装 -40~85℃

G系列 通用； F系列 主流； H系列 高性能； L系列 低功耗； W系列 无线

C8T6:

• 引脚数量 48 ©，
• Flash 容量 8Kbit ，
• 封装类型 T = LQFP ，
• 温度范围 6 = -40~85℃
• T = 36; C = 48; R = 64; V = 100; Z = 144;
• H = BGA; I = UFBGA; T = LQFP; U = VFQFPN (封装类型表示焊盘形状)
• 6 = -40~85 ℃
• 7 = -40~105 ℃

stm32 引脚分布

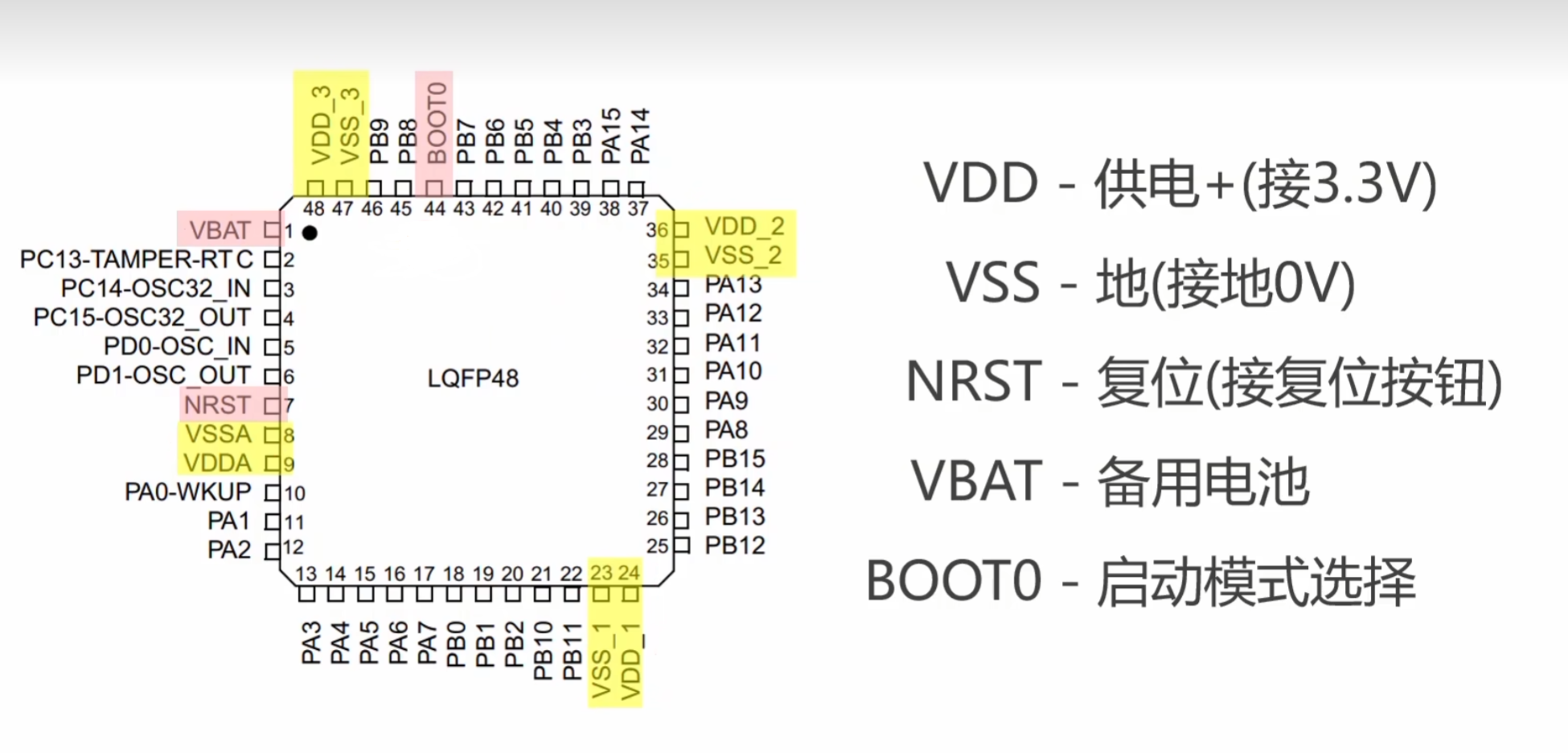

根据 LQFP48 找到引脚分布图

引脚排列规则：左上角为 1 号，逆时针排序

特殊引脚

• VDD : 供电+ (3.3V)
• VSS : 接地 0V
• NRST : 复位 接复位按钮
• VBAT : 备用电池
• BOOT0 : 启动模式选择

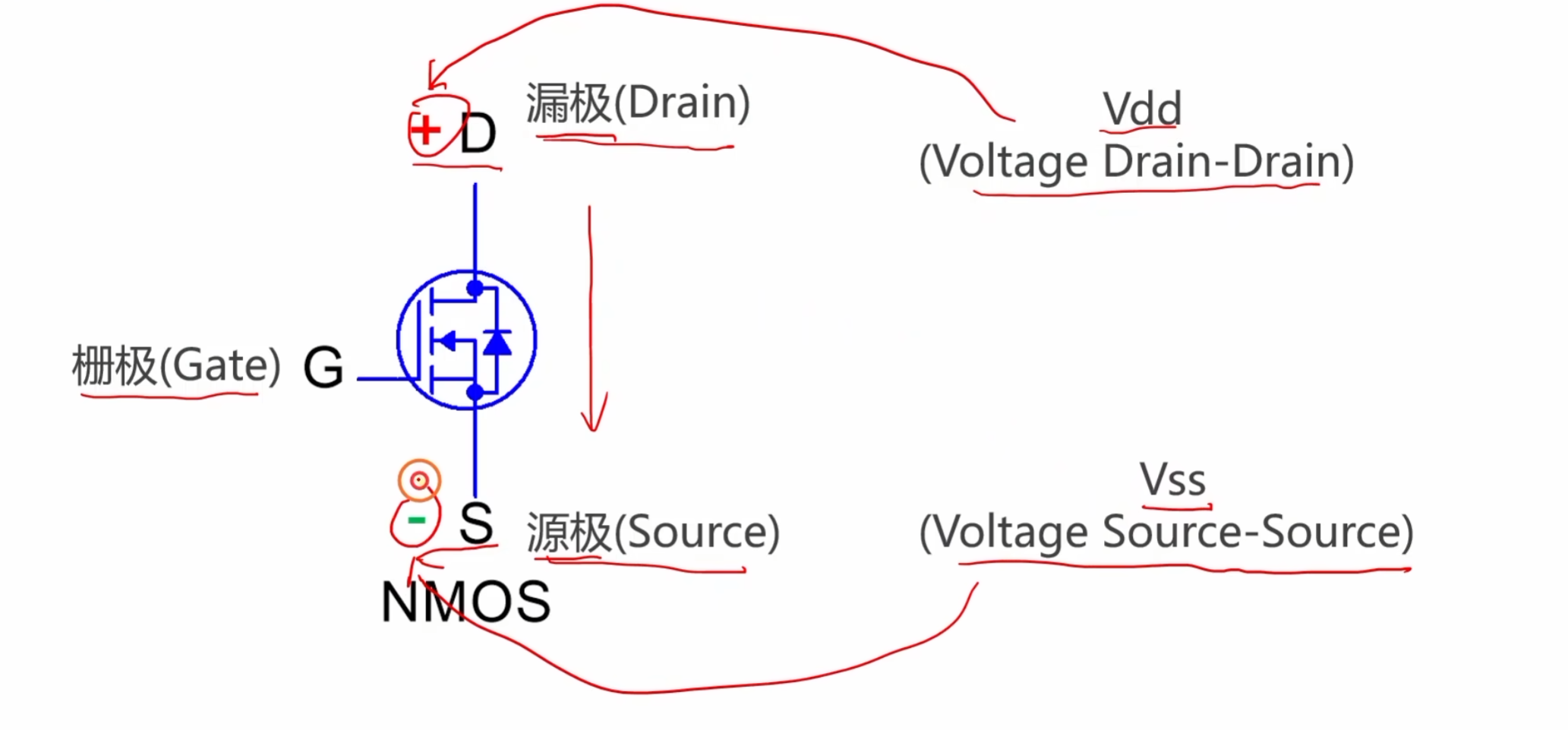

为何不用 VSS

普通引脚的命名规则

1. 以字母作为组编号
2. 以数字作为引脚编号

例如：

• GPIOA : PA0 PA1 PA2 … PA15 (16个)
• GPIOB : PB0 PB1 PB2 … PB15 (16个)
• GPIOC : PC13 PC14 PC15
• GPIOD : PD0 PD1

注意：引脚编号连续，在实际位置上不一定连续

GPIO

GPIO 是什么？

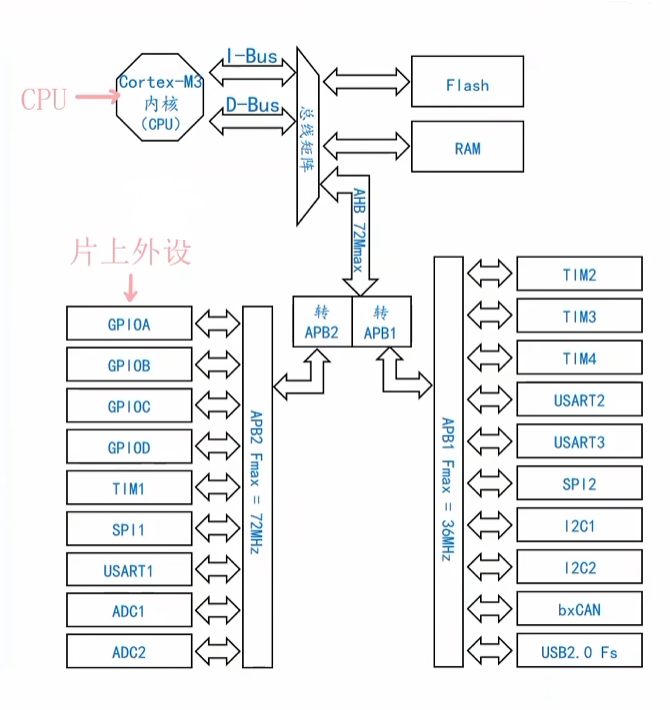

GPIO 属于一种片上外设。片上外设类似于人体的器官，可以独立完成一些任务。

有什么功能？

可以控制 IO 引脚，见 1.3.3 举例，GPIO 可以控制其对应的一组引脚

八种工作模式

输出	输入
通用输出推挽	输入上拉
通用输出开漏	输入下拉
复用输出推挽	输入浮空
复用输出开漏	模拟模式

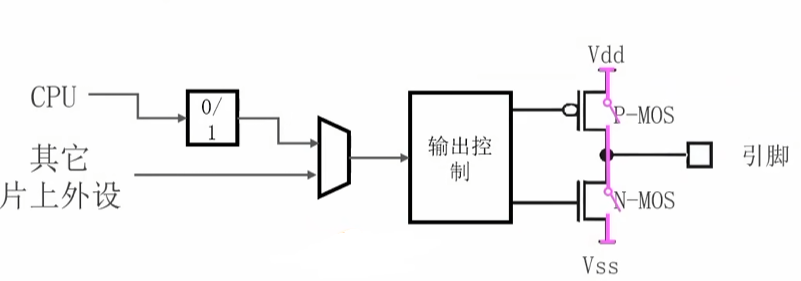

输出

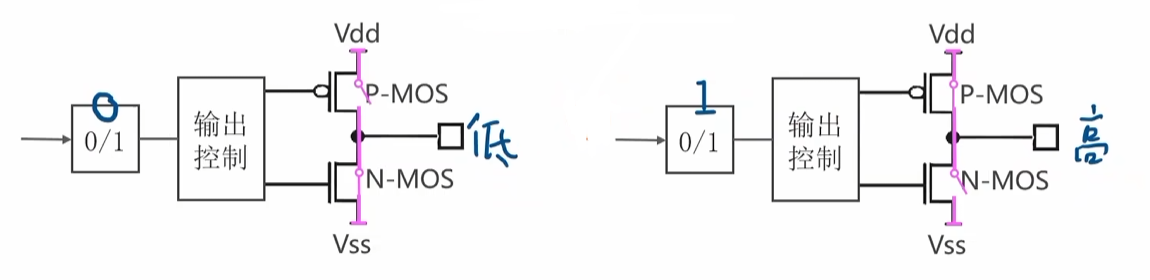

推挽

• 推(Push): 寄存器为 0 接入 Vss 向外推电流
• 挽(Pull): 寄存器为 1 接入 Vdd 从外向里拉电流

开漏

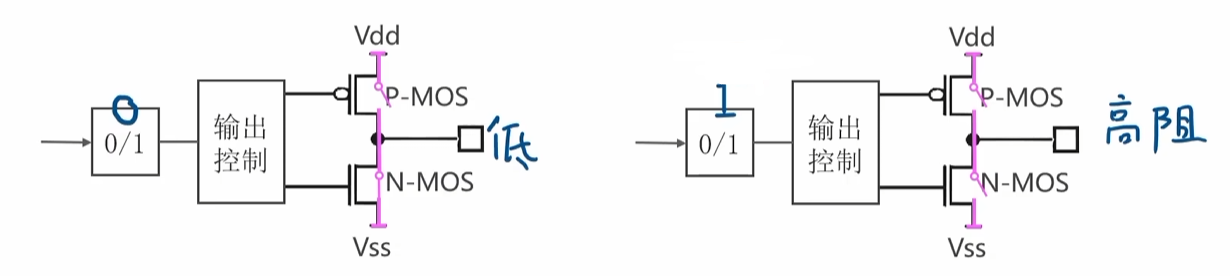

开漏模式下，P-MOS 始终保持断开，寄存器为 0 时接入 Vss 输出低电压，寄存器位 1 时引脚悬空，进入高阻抗状态

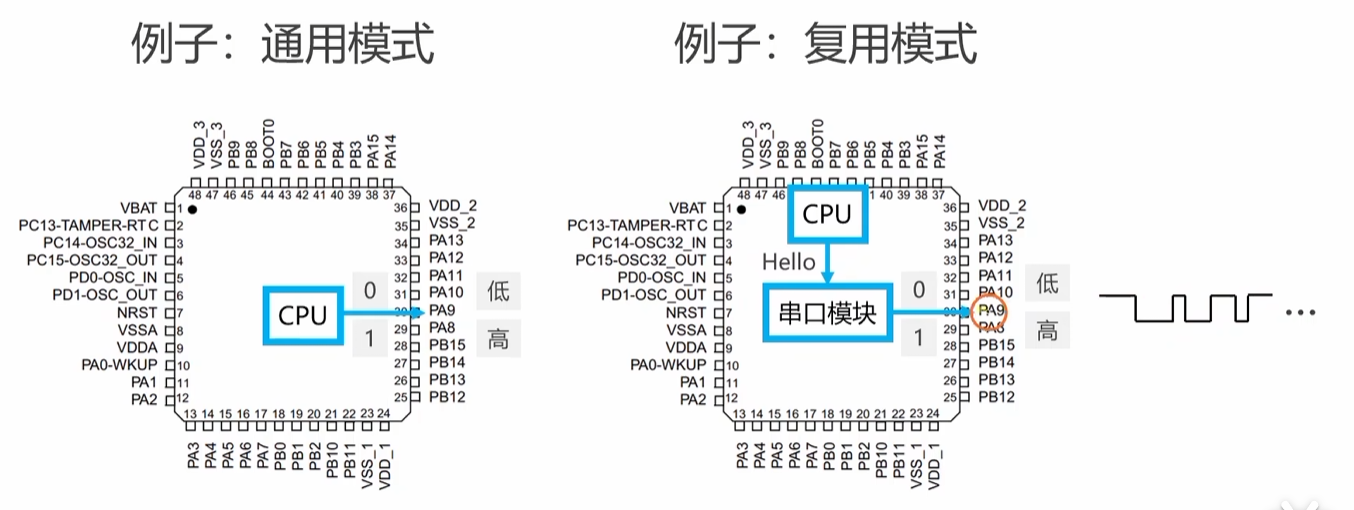

通用和复用

通用模式下，直接通过编程 CPU 控制 IO 引脚输出高/低电压；复用模式下，通过其它的片上外设来控制引脚

IO 的最大输出速度

IO 最大输出速度，指的是向 IO 交替写 0 和 1 且不失真的最快速度。

在非理想情况下，电压上升和下降都需要一定时间，那么可以分为三个阶段：上升时间、下降时间、保持时间。这个时间就限制了 IO 的最大输出速度，当保持时间为 0 时，就达到了最大输出速度。

由此，调整上升时间和下降时间就可以调整最大输出速度。

我们使用的芯片提供了三种最大输出速度，低速 2MHz ，中速 10MHz ，高速 50MHz。

在编程时，应该选择满足要求的最低最大输出速度，电压变化过于陡峭时会增加耗电，并且引入 EMI 问题（电磁干扰）。

| 冷知识 人眼的临界闪光频率是 45.8Hz 所以我们完全感受不到 50Hz 的交流灯光

LED 闪灯实验

二极管的导通压降为 0.7V ，通过限流电阻，使得 Vdd 输出 3.3V 的时候，电流为 5mA 左右，使得 LEd 点亮。

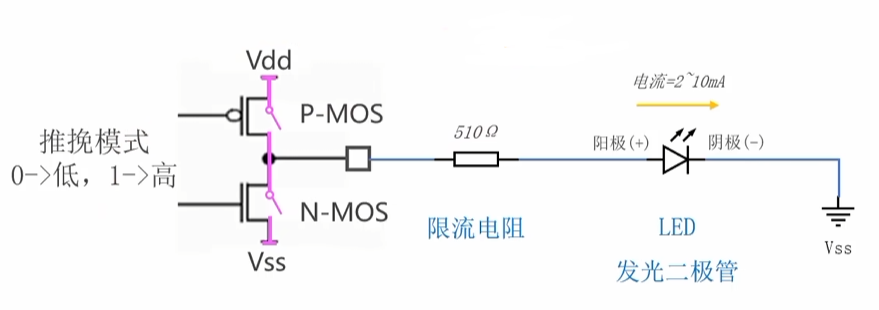

推挽模式下控制 LED ，如下图：

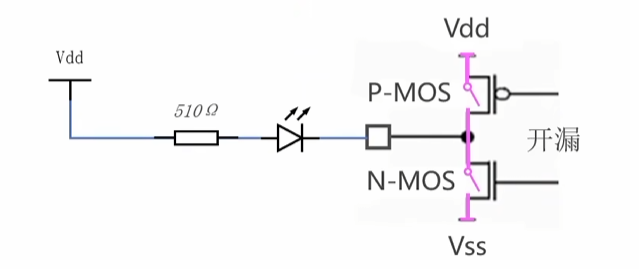

开漏模式下控制 LED ，如下图：

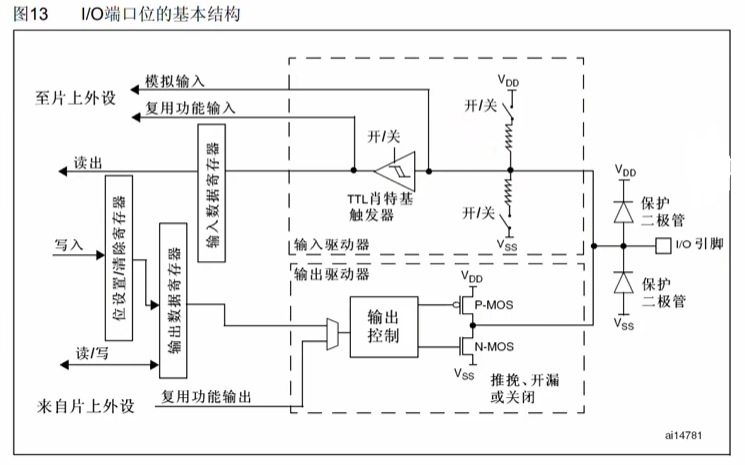

观看最小系统板电路图，发现使用的是开漏接法，连接的是 PC13 引脚。

时钟

时钟可以类比为人的心跳，在使用片上外设之前应该要开启对应的时钟

// 开启 GPIOx 的时钟
RCC_APB2PriphClockCmd(RCC_APB2Periph_GPIOx, ENABLe);

GPIO 模块的编程接口

编程接口	作用	备注
GPOI_Init	初始化 IO 引脚	初始化一根 IO 引脚，即使用 IO 引脚之前配置一些参数（输入输出模式，最大输出速度）
GPIO_WriteBit	向输出数据寄存器写一个比特位	\
GPIO_ReadInputDataBit	从输入数据寄存器读一个比特位	\
GPIO_ReadOutputDataBit	从输出数据寄存器读一个比特位	最近一次写入是什么，读出来的就是什么

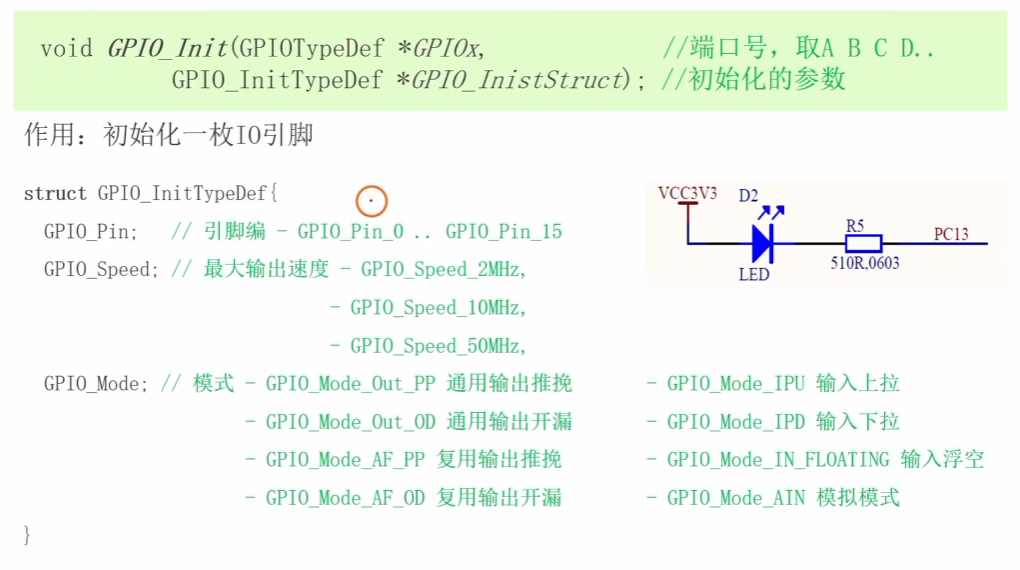

GPIO_Init

GPIO_WriteBit

void GPIO_WriteBit(GPIOTypeDef *GPI0x, //端口号,取A B C D..
    uint16t GPI0Pin，//引脚编号
    BitAction BitValue); // 要写入的值 Bit_RESET/Bit_SET

完整代码

#include "stm32f10x.h"
#include "delay.h"

int main(void){
	// 1. 开启 GPIOC 的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
	// 2. 初始化 IO 引脚， PC13 通用开漏模式 2Mhz
	GPIO_InitTypeDef GPIO_InitStruct = {0};
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOC, &GPIO_InitStruct);
	while(1){
		GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET); // 1 灭
		Delay(100);
		GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET); // 0 亮
		Delay(100);
	}
}

输入

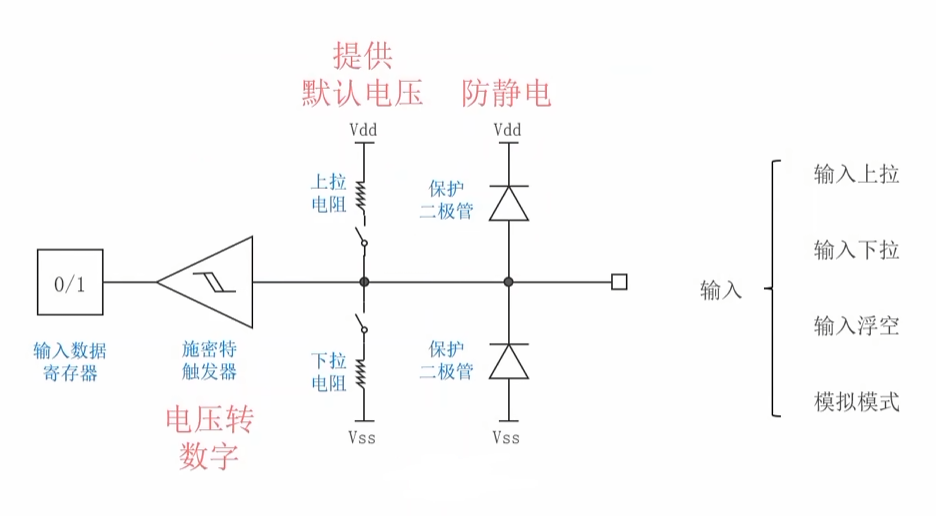

输入部分主要研究结构图的上半部分，即输入电路部分。

保护二极管的工作原理

静电电压较高，电流会随着保护二极管流出。

上拉电阻和下拉电阻

上拉电阻和下拉电阻可以保持电路的稳定。施密特触发器流入的电流始终为 0 ，不存在压降。

当上拉电阻接入时，IO 接口悬空时，Vdd 的电压会使得施密特触发器两边形成电势差，从而向输入数据寄存器写入 1 。

所以说，上拉电阻连通可以提供默认高电压，下拉电阻连通可以提供默认低电压，两个只需要连通一个就可以了。

按钮试验

GPIO Mode

模式	名称	备注
GPIO_Mode_AIN	模拟输入	Analog Input ADC 采样等模拟信号输入
GPIO_Mode_IN_FLOATING	浮空输入	输入电平不确定，需外部电路决定
GPIO_Mode_IPD	输入下拉	Input Pull-up 内部下拉电阻，默认低电平
GPIO_Mode_IPU	输入上拉	Input Pull-up 内部上拉电阻，默认高电平
GPIO_Mode_Out_OD	通用开漏输出	OD = Open Drain，需外部上拉电阻
GPIO_Mode_Out_PP	通用推挽输出	PP = Push Pull，可输出强高低电平
GPIO_Mode_AF_OD	复用开漏输出	AF = Alternate Function 外设功能（如 I²C、USART 等）的开漏输出
GPIO_Mode_AF_PP	复用推挽输出	外设功能（如 SPI、USART 等）的推挽输出

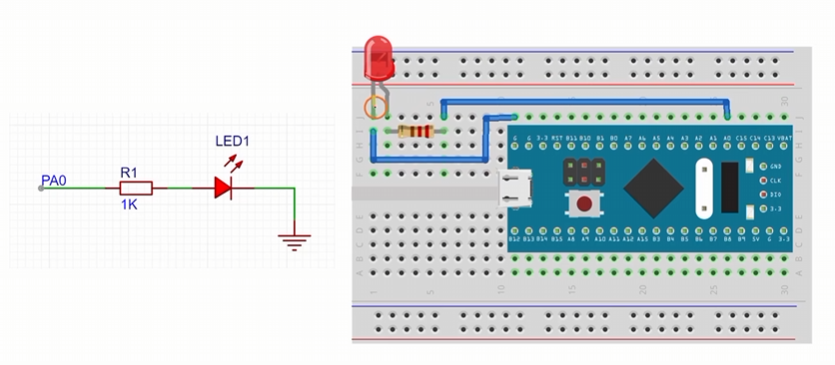

LED 接线

根据电路图安装好电路。

通过检查 LED 点亮判断电路是否连接成功。

#include "stm32f10x.h"

int main(void){
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 开启 GIPOA 的时钟

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; // 设置推挽模式
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0; // 对应 GPIOA0
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET); // 写1点亮 LED

}

LED 点亮成功！

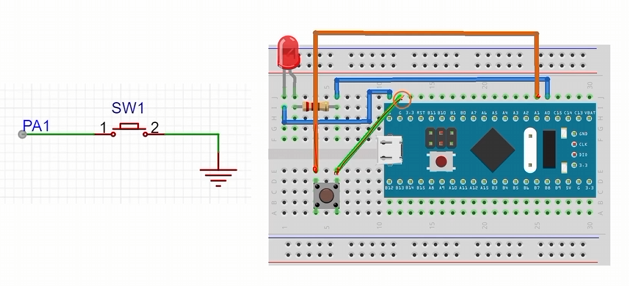

按钮接线

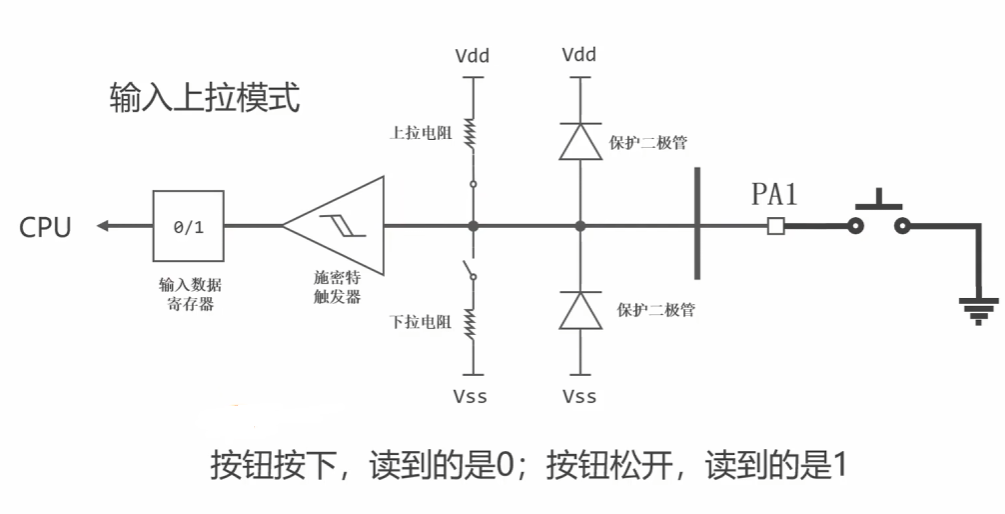

输入上拉模式时，当按钮按下时电路连通接地，没有电势差，写入 0 ；当按钮松开时，Vdd 通过连通的上拉电阻提供高位电压，写入 1 。

按图安装好按钮。要特别注意，按钮是具有方向的，不要左右装反了。

uint8_t GPIo_ReadInputDataBit(GPIOTypeDef *GPIOx,//端口号
    uint16_t GPI0_Pin);//引脚编号

// 作用:读取IO引脚的值，BitSET=1 Bit_RESET=0

#include "stm32f10x.h"

int main(void){
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 开启 GIPOA 的时钟

	// LED 相关的初始化
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; // 设置推挽模式
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0; // 对应 GPIOA0
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	// Button 相关的初始化
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU; // 输入上拉模式
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1; // 按钮接入 GPIOA1
	// 最大输出速度只对输出模式有效
	GPIO_Init(GPIOA, &GPIO_InitStruct);


	while(1) {
		if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1) == Bit_RESET) {
			// 按钮按下
			GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
		} else {
			// 按钮松开
			GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);
		}
	}

}

效果：按钮按下时， LED 点亮。按钮松开时， LED 熄灭。

| 本人因为把接地接到 R 去了所以一开始半天没效果，要记得接地是 G(Ground) 啊 TwT

串口

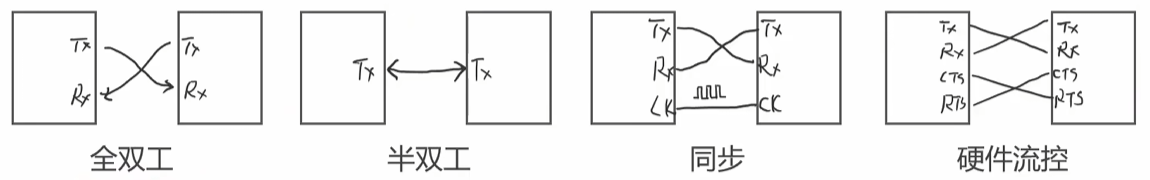

通信协议

串口是什么

串口是一种通信接口，可以用于传递数据。

串口由两个引脚组成， Tx(Transmit) 和 Rx(Receive) 。交叉连接两个串口，就可以实现数据的双向传输。

串口的数据格式

Tx 在空闲时是高电压，以低电压作为起始位。在数据位 (8~9位，最后一位可作为校验位) 结束后，以高电压作为停止位，同时回到空闲位。

例如，通过串口发送十进制的数字 27:

空闲|起|11011000|停|空闲

在发送字符串时，使用 ASCII 码。

例如，发送字符串 “Hello”:

空闲|
起|11011000|停|
起|10100110|停|
起|00110110|停|
起|00110110|停|
起|11110110|停|
空闲

校验位的使用方式

校验分为奇校验和偶校验。即判断 1 的个数位奇数还是偶数。

USART 模块的使用方法

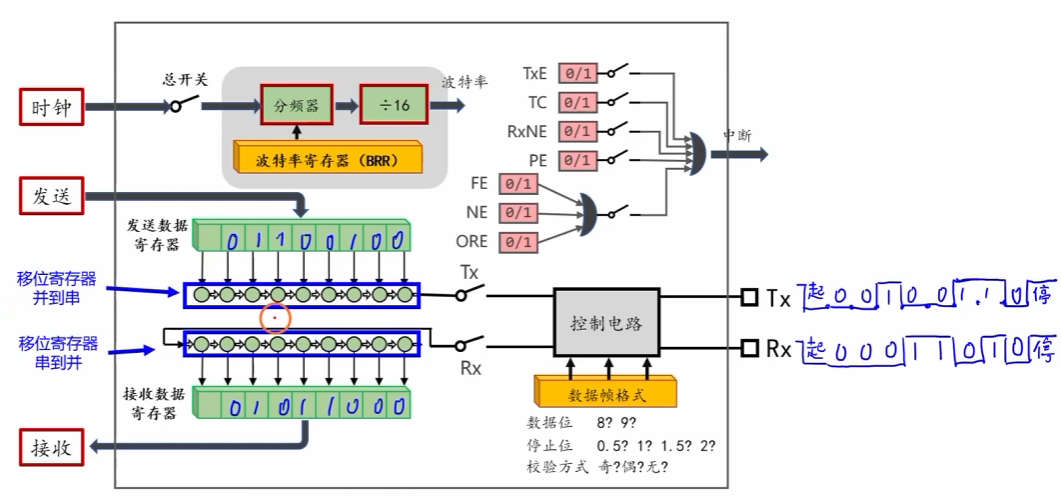

USART 简介

我们学习的单片机有三个 USART ，可以把 USART 模块看作人的耳朵和嘴巴的集合。

USART 基本用法

通过读取接收数据寄存器接收数据，通过发送数据寄存器发送数据。

移位寄存器和串并转换

在发送数据时，需要将并行的数据转换位串行，接收数据时则相反。

移位寄存器会按照周期将数据右移，移出去的数据就会发送为电压。可以按照队列来理解。于是就完成了并到串的转换。

同理，如果数据从左边进入，就完成从串到并的转换。

数据帧格式的设置方法

设置内容	值
数据位	8/9
停止位	0.5/1/1.5/2
校验方式	奇/偶/无

波特率的设置方法

波特率：每秒钟最多传输多少位。常用的波特率有 9600, 115200, 921600。

通过写入波特率寄存器来设置分频器，再叠加一个固定 1/16 的分频器，时钟频率经过两个分频器就会得到波特率。

例如，希望使用 115200 的波特率，且时钟频率为 72MHz ，分频器就要设置为 39.0625。按照浮点数的寄存方式寄存在寄存器中。

编程接口

void USART_Init(USART_TypeDef *USARTx,          // 串口名称
    USART_InitTypeDef *USART_InitStruct);        // 初始化参数结构体

// 作用: 初始化串口

typedef struct {
    uint32_t USART_BaudRate;                     // 波特率 (如 9600, 115200, 921600)
    uint16_t USART_WordLength;                   // 数据位长度
        // USART_WordLength_8b / USART_WordLength_9b
    uint16_t USART_StopBits;                     // 停止位长度
        // USART_StopBits_0_5 / USART_StopBits_1 / USART_StopBits_1_5 / USART_StopBits_2
    uint16_t USART_Parity;                       // 校验方式
        // USART_Parity_No / USART_Parity_Even / USART_Parity_Odd
    uint16_t USART_Mode;                         // 数据收发方向
        // USART_Mode_Tx | USART_Mode_Rx (可同时开启)
} USART_InitTypeDef;

void USART_Cmd(USARTTypeDef *USARTx, // 串口名称
        FunctionalState NewState);  // ENABLE / DISABLE
// 控制 USART 模块的总开关
)

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

USART_InitTypeDef USART_InitStruct;
USART_InitStruct.USART_BaudRate = 115200;
USART_InitStruct.USART_Mode =USART_Mode_Tx | USART_Mode_Rx;
USART_InitStruct.USART_WordLength =USART_WordLength_8b;
USART_InitStruct.USART_StopBits =USART_StopBits_1;
USART_InitStruct.USART_Parity =USART_Parity_No;

USART_Init(USART1, &USART_InitStruct);

// 要记得闭合 USART 总控开关
USART_Cmd(USART1, ENABLE);

为串口初始化 IO 引脚

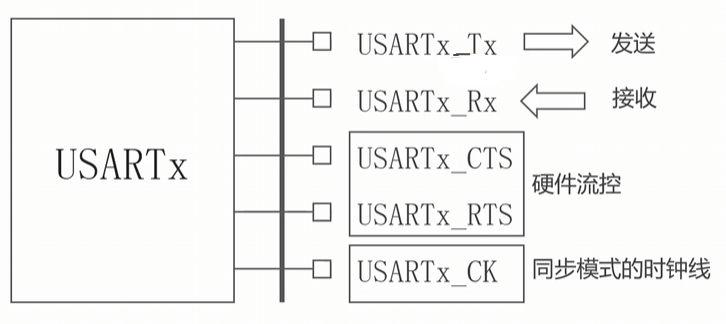

USART 模块有哪些引脚

引脚分布表

根据 C8T6 ，查看数据手册，找到 LQFP48 的表头

LQFP48 Pin No	Pin Name	Type	Default Main Function	Default Alternate Function	Remap Alternate Function
1	PC13-TAMPER-RTC	I/O	PC13	TAMPER-RTC	—
2	PC14-OSC32_IN	I/O	PC14	OSC32_IN	—
3	PC15-OSC32_OUT	I/O	PC15	OSC32_OUT	—
4	PD0-OSC_IN	I/O	OSC_IN	PD0	—
5	PD1-OSC_OUT	I/O	OSC_OUT	PD1	—
6	NRST	I/O	NRST	—	—
7	VSSA	S	VSSA	—	—
8	VDDA	S	VDDA	—	—
9	PA0-WKUP	I/O	PA0	WKUP / USART2_CTS / ADC12_IN0 / TIM2_CH1_ETR	—
10	PA1	I/O	PA1	USART2_RTS / ADC12_IN1 / TIM2_CH2	—
11	PA2	I/O	PA2	USART2_TX / ADC12_IN2 / TIM2_CH3	—
12	PA3	I/O	PA3	USART2_RX / ADC12_IN3 / TIM2_CH4	—
13	PA4	I/O	PA4	SPI1_NSS / USART2_CK / ADC12_IN4	—
14	PA5	I/O	PA5	SPI1_SCK / ADC12_IN5	—
15	PA6	I/O	PA6	SPI1_MISO / ADC12_IN6 / TIM3_CH1	TIM1_BKIN
16	PA7	I/O	PA7	SPI1_MOSI / ADC12_IN7 / TIM3_CH2	TIM1_CH1N
17	PB0	I/O	PB0	ADC12_IN8 / TIM3_CH3	TIM1_CH2N
18	PB1	I/O	PB1	ADC12_IN9 / TIM3_CH4	TIM1_CH3N
19	VSS_1	S	VSS_1	—	—
20	VDD_1	S	VDD_1	—	—
21	PB10	I/O	PB10	I2C2_SCL / USART3_TX	TIM2_CH3
22	PB11	I/O	PB11	I2C2_SDA / USART3_RX	TIM2_CH4
23	PB12	I/O	PB12	SPI2_NSS / I2C2_SMBAI / USART3_CK / TIM1_BKIN	—
24	PB13	I/O	PB13	SPI2_SCK / USART3_CTS / TIM1_CH1N	—
25	PB14	I/O	PB14	SPI2_MISO / USART3_RTS / TIM1_CH2N	—
26	PB15	I/O	PB15	SPI2_MOSI / TIM1_CH3N	—
27	PA8	I/O	PA8	USART1_CK / TIM1_CH1 / MCO	—
28	PA9	I/O	PA9	USART1_TX / TIM1_CH2	—
29	PA10	I/O	PA10	USART1_RX / TIM1_CH3	—
30	PA11	I/O	PA11	USART1_CTS / CANRX / USBDM / TIM1_CH4	—
31	PA12	I/O	PA12	USART1_RTS / CANTX / USBDP / TIM1_ETR	—
32	PA13	I/O	JTMS/SWDIO	—	—
33	PA14	I/O	JTCK/SWCLK	—	—
34	PA15	I/O	JTDI	TIM2_CH1_ETR / SPI1_NSS	—
35	PB3	I/O	JTDO	TIM2_CH2 / SPI1_SCK / TRACESWO	—
36	PB4	I/O	JNTRST	TIM3_CH1 / SPI1_MISO	—
37	PB5	I/O	PB5	I2C1_SMBAI / SPI1_MOSI	TIM3_CH2
38	PB6	I/O	PB6	I2C1_SCL / TIM4_CH1	USART1_TX
39	PB7	I/O	PB7	I2C1_SDA / TIM4_CH2	USART1_RX
40	BOOT0	I	BOOT0	—	—
41	PB8	I/O	PB8	TIM4_CH3	I2C1_SCL / CANRX
42	PB9	I/O	PB9	TIM4_CH4	I2C1_SDA / CANTX
43	VSS_3	S	VSS_3	—	—
44	VDD_3	S	VDD_3	—	—
35	VSS_2	S	VSS_2	—	—
36	VDD_2	S	VDD_2	—	—

观察表格知道， USART1 在默认时 Rx Tx 分别走 PA10 PA9 如果引脚被占用可以走重映射的 PB7 PB6。

重映射表

查表可以看到每个重映射后的引脚。

IO 配置表

查表可以看到每个片上外设应该设置成什么模式。

全双工模式时相比浮空最好选择输入上拉模式，因为一可以避免电磁干扰，二可以通过默认高电压保持空闲位。

编写代码

使用默认引脚

#include "stm32f10x.h"

int main(void) {
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;

	// Tx PA9 复用输出推挽
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;

	GPIO_Init(GPIOA, &GPIO_InitStruct);

	// Rx PA10 输入浮空 输入上拉
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;

	GPIO_Init(GPIOA, &GPIO_InitStruct);
}

重映射引脚

使用 AFIO 片上外设。

// 激活 AFIO 时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
// 配置重映射
GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

GPIO_InitTypeDef GPIO_InitStruct;

// Tx PA9 复用输出推挽
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;

GPIO_Init(GPIOB, &GPIO_InitStruct);

// Rx PA10 输入浮空 输入上拉
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;

GPIO_Init(GPIOB, &GPIO_InitStruct);

使用串口发射数据

TxE 标志位

我们可以查询标志位的值来获得 USART 模块工作的相关信息。

TxE: Transmit Data Register Empty 用于判断发送数据寄存器里是否有数据。

发送字节时，需要通过 TxE 标志位判断寄存器是否为空，否则会覆盖数据。

TC 标志位

TC: Transmit Complete 即发送完成。当发送数据寄存器为空时，TC 为 1 否则为 0。

编程接口

FlagStatus USART_GetFlagStatus(USARTTypeDef *USARTx, // 串口名称
        uint16_t USART_FLAG // 要查询的标志位
);
// 返回值 SET / RESET
// 标志位： USART_FLAG_TXE, USART_FLAG_RXNE, USART_FLAG_TC, USART_FLAG_PE

void USART_SendData(USARTTypeDef *USARTx,
        uint16_t Data); // 要发送的数据
// 作用：将要发送的数据填到寄存器中

为什么使用 uint16_t (占两个字节)？9 数据位时数据大于一个字节。

串口发送数据的完整代码

// @作用: 使用串口一次性发送多个字节
// @para: pData: 要发送的数据
// @para: Size: 字节数量
void My_USART_SendBytes(USART_TypeDef *USARTx, uint8_t *pData, uint16_t Size) {
    for(uint32_t i = 0; i < Size; i++) {
        // 等待发送寄存器空
        while(USART_GetFlagStatus(USART1, USART_FLAG_TxE) == RESET);
        // 写入数据
        USART_SendData(USARTx, pData[i]);
    }
    // 等待数据发送完成
    while(USART_GetFlagStatus(USART1, USART_FLAG_TC == RESET));
}

使用串口与电脑通信

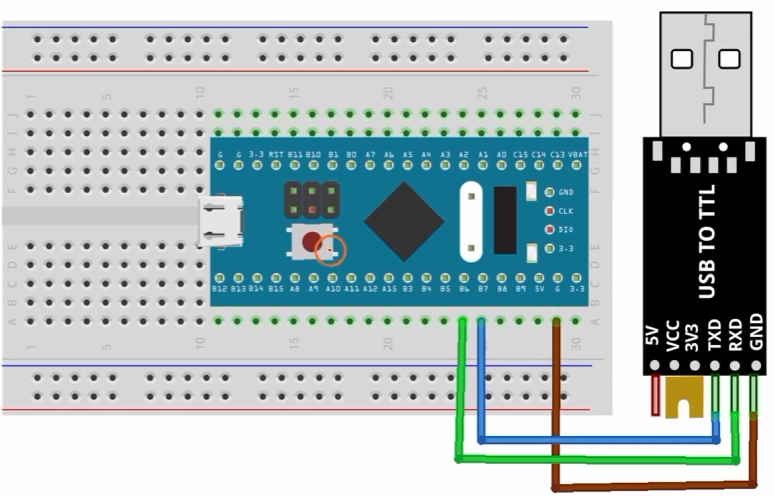

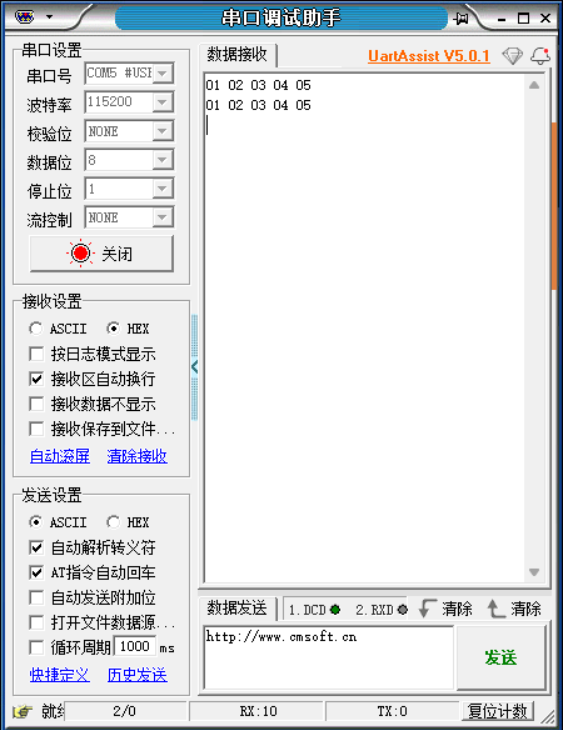

使用串口给电脑发送数据：

#include "stm32f10x.h"

void My_USART_SendBytes(USART_TypeDef *USARTx, uint8_t *pData, uint16_t Size);

int main(void) {
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

	USART_InitTypeDef USART_InitStruct;
	USART_InitStruct.USART_BaudRate = 115200;
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	USART_InitStruct.USART_Parity = USART_Parity_No;

	USART_Init(USART1, &USART_InitStruct);
	// 激活 AFIO 时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	// 配置重映射
	GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	// 闭合 USART 开关
	USART_Cmd(USART1, ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;

	// Tx PA9 复用输出推挽
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;

	GPIO_Init(GPIOB, &GPIO_InitStruct);

	// Rx PA10 输入浮空 输入上拉
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;

	GPIO_Init(GPIOB, &GPIO_InitStruct);

	uint8_t bytesToSend[] = {1, 2, 3, 4, 5};

	My_USART_SendBytes(USART1, bytesToSend, 5);
}

void My_USART_SendBytes(USART_TypeDef *USARTx, uint8_t *pData, uint16_t Size) {
    for(uint32_t i = 0; i < Size; i++) {
        // 等待发送寄存器空
        while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
        // 写入数据
        USART_SendData(USARTx, pData[i]);
    }
    // 等待数据发送完成
    while(USART_GetFlagStatus(USART1, USART_FLAG_TC == RESET));
}

成功了！

格式化打印字符串

重写 fputc 函数:

int fputc(int ch, FILE* f) {
    // 等待 TDR 为空
    while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    // 发送
    USART_SendData(USART1, (uint8_t)ch);
    return ch;
}

此时在 main 函数中调用 printf 函数：

printf("Hello World!");

运行程序，将串口调试助手选择为 ASCII 格式，发现串口调试助手中出现了 Hello World.

原理

在 C 标准库中，printf 最终会逐个字符调用底层输出函数 fputc 将格式化后的字符发送出去。默认的 fputc 是向“标准输出”设备（通常是显示器/终端）写入。

这样当 printf("Hello World!") 执行时，库函数会调用你重写后的 fputc，把每个字符通过 USART1 发送出去，从而实现在串口上输出数据。

实践：实时发送时间

在 Delay.h 中通过 GetTick() 获得时间，然后通过我们写的发送数据的函数来展示时间:

从 GetTick() 得到的 currentTick 本质上是系统上电以来经过的毫秒数（1 秒 = 1000 tick）。

void printNowTime(void)
{
    uint32_t currentTick = GetTick();

    uint32_t miliSeconds = currentTick % 1000;
    currentTick /= 1000;

    uint32_t seconds = currentTick % 60;
    currentTick /= 60;

    uint32_t minutes = currentTick % 60;
    currentTick /= 60;

    uint32_t hours = currentTick;

    printf("Current time: %02lu:%02lu:%02lu.%03lu\n", hours, minutes, seconds, miliSeconds);
}

我的思考：打印出来之后，每次都会有 2 tick 的延迟，这说明运行代码大概使用了 2 tick 的时间，如果要完美打印时间，我们应该要考虑这个误差，也就是 Delay 的时候应该只用 Delay 998ms

使用串口接收数据

RxNE 标志位

RxNE: Receive Data Register Not Empty - 接收数据寄存器非空。当 RDR 非空时，RxNE = 1 否则为 0。

接收代码的编写

接口

uint16_t USART_ReceiveData(USARTTypeDef *USARTx); // 串口名称
// 同样为了防止溢出，使用 uint16_t

接收

// 等待非空
while(USART_GetFlagStatus(USARTx, USART_FLAG_RXNE) == RESET);
// 接收
uint8_t data = USART_ReceiveData(USARTx);
// 处理

使用串口控制 LED

我们希望编写程序，串口调试发送 1 ，LED 点亮，发送 0 则关闭。

ledInit();
    myUSARTInit();
    while (1)
    {
        // 等待 RDR 非空
        while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET)
            ;
        // 读取数据
        uint8_t receivedData = USART_ReceiveData(USART1);
        // 处理数据
        if (receivedData == '0')
        {
            // 灭灯
            GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);
        }
        else if (receivedData == '1')
        {
            // 亮灯
            GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);
        }
    }

错误标志位

• PE: Parity Error 奇偶校验错误 (出现错误为1)
• FE: Frame Error 帧格式错误，即接收不符合协议
• NE: Noise Error 噪声错误。采样会采样多次，如果之中有较多次的噪声干扰，就会发生噪声错误。
• ORE: Overrun Error 过载错误。发数据的的速度比收数据的速度快，导致数据消失。

I2C

基本电路结构

串口的缺点

串口只能实现一对一的通信。这意味着我们使用本单片机最多只能连接三个设备。使用 I2C 总线可以让我们实现一对多的通信。

时钟线和数据线

时钟线的频率控制着数据传输的快慢，数据线上传输着的是有效数据。

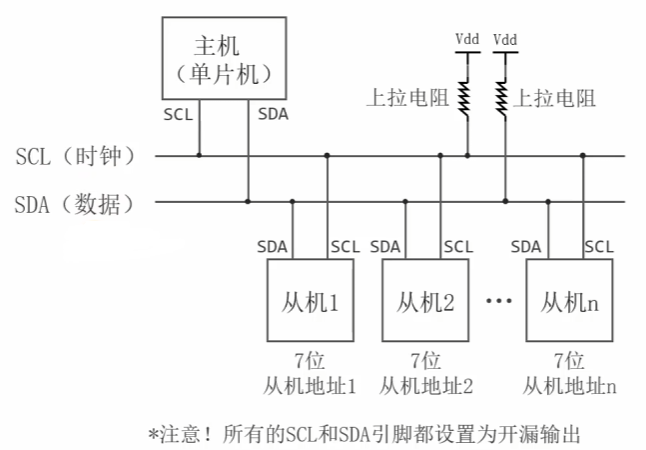

电路结构与逻辑线与

7位地址，总共有128个，去除掉特殊地址，I2C 可以同时和一百多个设备通信。

双线的连接方式是为了实现电路的逻辑线与，也就是以并联电路的方式来实现逻辑与运算，即 全1为1，有0则0。

当所有的 SCL 引脚都写入 1 (输出开漏模式下为高阻抗)，所有的引脚悬空，由于 Vdd 接入，会写入高电压，也就是 1 。

当存在 SCL 引脚写 0 ，电路通过写 0 的引脚接地了，电路输出低电压，也就是 0 。

时钟信号与数据发送

时钟信号只能由主机产生，发送给从机。

所有从机的 SCL 引脚都写入 1 悬空，主机的 SCL 交替写入 0/1 , 当为 0 时为低电压，为 1 时通过上拉电阻输出高电压。

SDA 引脚数据传输的电压变化原理和 SCL 同理。

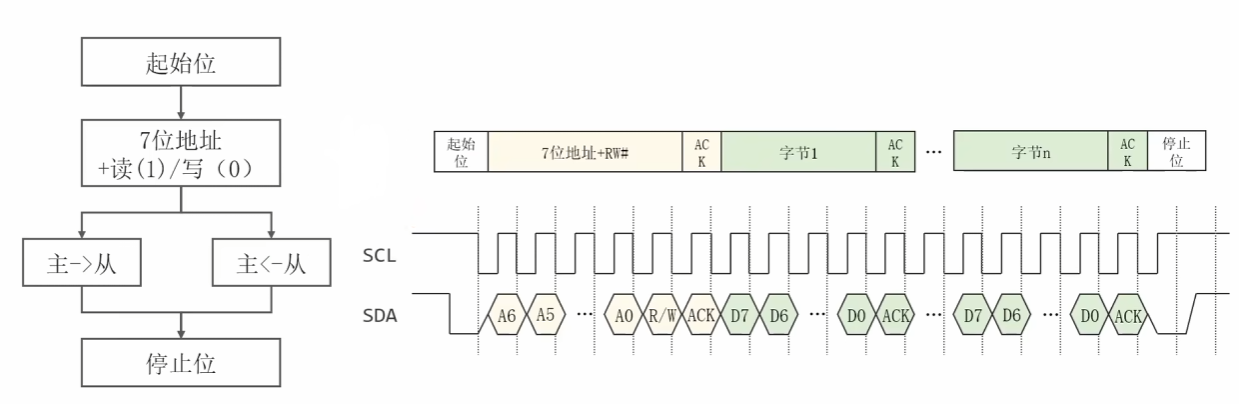

I2C 通信协议

起始位和停止位

起始位时，要求 SCL 是高位，SDA 变低。停止位则是 SCL 高位，SDA 升高。

寻址阶段

寻址阶段位于起始位之后，数据传输之前。

I2C 模块的使用方法

查阅文档表格，可以找到 I2C 模块的默认引脚和映射后的引脚。

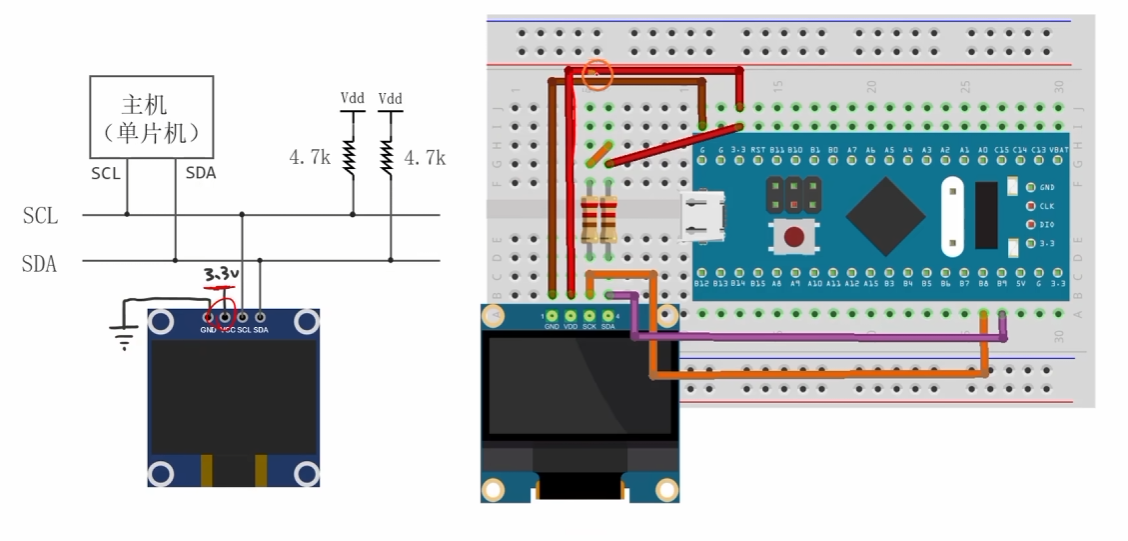

连接 OLED 显示器(使用复用接法)

关于为什么需要有一个电阻，我向群友询问了许久。原因是，没有上拉电阻的话，叫浮空输入，总线的电平不确定，会被环境的电磁波之类的影响，一直变动，浮空就是相当于你的引脚变成了一根天线，接受空气中的信号。接上拉电阻以后，通信线默认就是高电平，这样哪个从机要发信号，就通过拉低通信线的电平来发数据，其它的从机不会对他干扰。

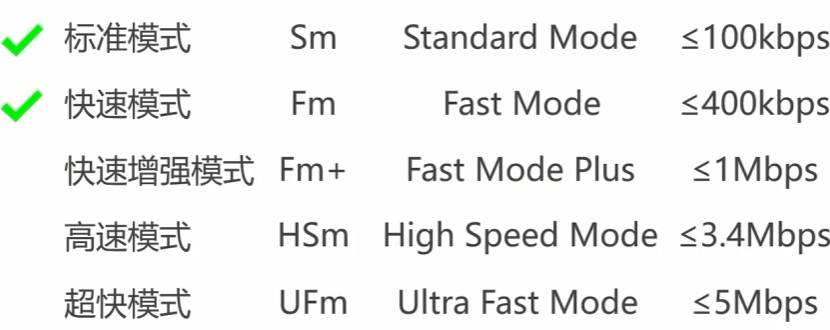

I2C 的速度模式

时钟信号的占空比

只有在快速模式下才可以设置时钟信号的占空比。占空比是 $T_{Low}/T_{High}$ 有 2/1 和 16/9 两种模式。一般使用第一种模式。

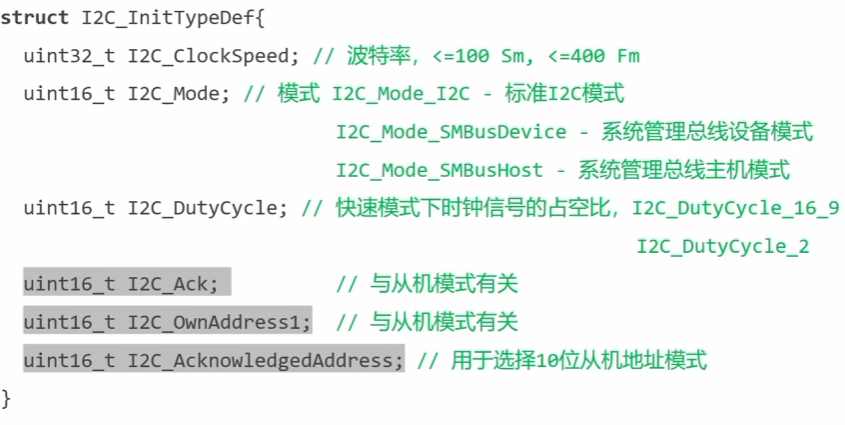

编程接口

与 GPIO_Init USART_Init 类似，故不再记述函数。

需要注意，开启 I2C1 的时钟时应该使用 APB1 开启，而非之前的 APB2。

同时，在使用 I2C 前，要进行复位操作，防止旧信号残留，也就是类似于物理复位按键的按下 抬起操作。

    // 初始化 I2C1 模块
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);
RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1, ENABLE);
RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1, DISABLE);

I2C_InitTypeDef I2C_InitStructure;
I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2; // 占空比
I2C_InitStructure.I2C_ClockSpeed = 400; // 400kHz
I2C_Init(I2C1, &I2C_InitStructure);

I2C_Cmd(I2C1, ENABLE); // 使能 I2C1 模块

写数据

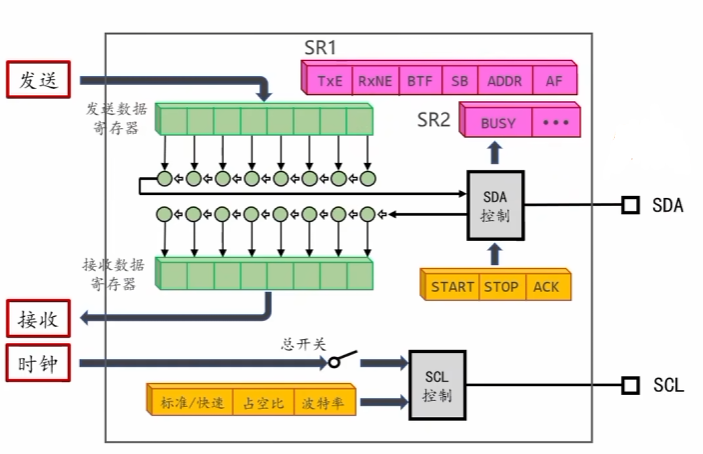

内部结构

SR：Status Register ，状态寄存器，可以反映 I2C 模块的运行状态。

发送过程

标志位	含义
BUSY	总线忙
SB	Start Bit 起始条件允许
AF	Ackowledge Failure 应答失败（使用前需要清零）
ADDR	寻址成功
BTF	Byte Transfer Finished

& 运算

任何数 & 1 都是本身。任何数 & 0 都是 0。通过 &0xfe(1111 1110) 即可将最后一位清零。

代码 注意看注释

int i2CSendBytes(I2C_TypeDef *I2Cx, uint8_t slaveAddress, uint8_t *data, uint16_t length)
{
    // #1. 等待总线空闲
    while (I2C_GetFlagStatus(I2Cx, I2C_FLAG_BUSY) == SET)
        ;
    // #2. 发送起始位
    I2C_GenerateSTART(I2Cx, ENABLE);
    while (I2C_GetFlagStatus(I2Cx, I2C_FLAG_SB) == RESET)
        ; // 等待发送完成
    // #3. 发送从机地址
    I2C_ClearFlag(I2Cx, I2C_FLAG_ADDR);      // 清除地址标志位
    I2C_SendData(I2Cx, slaveAddress & 0xfe); // 最后一位清零
    // 等待寻址成功
    while (1)
    {
        if (I2C_GetFlagStatus(I2Cx, I2C_FLAG_ADDR) == SET)
        {
            break;
        }
        if (I2C_GetFlagStatus(I2Cx, I2C_FLAG_AF) == SET)
        {
            // 寻址失败，发送停止位
            I2C_GenerateSTOP(I2Cx, ENABLE);
            return -1; // 从机无应答
        }
    }
    // 清除 ADDR. 注意：必须先读取 SR1 寄存器，再读取 SR2 寄存器，才能清除 ADDR 标志位
    I2C_ReadRegister(I2Cx, I2C_Register_SR1);
    I2C_ReadRegister(I2Cx, I2C_Register_SR2);
    // #4. 发送数据
    for (uint16_t i = 0; i < length; i++)
    {
        while (1)
        {
            if (I2C_GetFlagStatus(I2Cx, I2C_FLAG_AF) == SET)
            {
                // 上一个数据拒收了，直接发送停止位
                I2C_GenerateSTOP(I2Cx, ENABLE);
                return -2; // 从机拒收数据
            }
            if (I2C_GetFlagStatus(I2Cx, I2C_FLAG_TXE) == SET)
            {
                // 发送数据
                I2C_SendData(I2Cx, data[i]);
                break;
            }
        }
    }
    while (1)
    {
        if (I2C_GetFlagStatus(I2Cx, I2C_FLAG_AF) == SET)
        {
            // 上一个数据拒收了，直接发送停止位
            I2C_GenerateSTOP(I2Cx, ENABLE);
            return -2; // 从机拒收数据
        }
        if (I2C_GetFlagStatus(I2Cx, I2C_FLAG_BTF) == SET)
        {
            // 数据发送完成，发送停止位
            I2C_GenerateSTOP(I2Cx, ENABLE);
            break;
        }
    }
    // #5. 发送停止位
    I2C_GenerateSTOP(I2Cx, ENABLE);
    return 0; // 发送成功
}

通过这个函数来发送指令

// main 中
myI2CInit();
// 命令流0x00，使能电荷泵0x8d,0x14，打开屏幕开关0xaf，屏幕全亮0xa5
uint8_t commands[] = {0x00, 0x8d, 0x14, 0xaf, 0xa5};
i2CSendBytes(I2C1, 0x78, commands, 5);

成功点亮了屏幕！

读数据

寻址时，因为时读取数据，所以 RW# 位的值应该是 1 .

| 运算

任何数 | 0 为本身，任何数 | 1 为 1。

NAK 、 ACK 、STOP

每次接收一个字节，应该回复一个 ACK(Acknowledgement). 当接收完成时，应该回应 NAK(Not Acknowledgement). 如果不发送 NAK ，停止位会被忽略。

ACK 只作用于正在被接收的字节。 当字节正在被接收时，通过控制寄存器来设置 ACK，当 ACK 值为 0 发送 NAK，ACK 为 1 发送 NAK。若字节已经接收完成，即字节完全进入了移位寄存器，ACK 就只能控制下一个字节了。

向 STOP 写入 1 可以发送停止位。但任一时刻写入 1 ，只有在字节完全进入移位寄存器之后才会触发效果。

一次接收多个字节

在 ADDR 标志位被清除之前，硬件会冻结时钟，阻止数据传输的继续。所以在接收字节时要清空 ADDR 标志位。

接收最后一个字节一个字节时，在清除 ADDR 后，要立刻设置 ACK=0 STOP=1，再开始接收。

int i2CReceiveBytes(I2C_TypeDef *I2Cx, uint8_t slaveAddress, uint8_t *data, uint16_t length)
{
    // #1. 发送起始位
    I2C_GenerateSTART(I2Cx, ENABLE);
    while (I2C_GetFlagStatus(I2Cx, I2C_FLAG_SB) == RESET)
        ; // 等待发送完成
    // #2. 寻址
    I2C_ClearFlag(I2Cx, I2C_FLAG_AF);        // 清除 AF 标志位
    I2C_SendData(I2Cx, slaveAddress | 0x01); // 最后一位置 1
    while (1)
    {
        if (I2C_GetFlagStatus(I2Cx, I2C_FLAG_AF) == SET)
        {
            // 寻址失败
            I2C_GenerateSTOP(I2Cx, ENABLE);
            return -1; // 寻址失败
        }
        if (I2C_GetFlagStatus(I2Cx, I2C_FLAG_ADDR) == SET)
        {
            break; // 寻址成功
        }
    }
    // #3. 接收数据
    I2C_ReadRegister(I2Cx, I2C_Register_SR1);
    I2C_ReadRegister(I2Cx, I2C_Register_SR2); // 清除 ADDR
    uint16_t i = 0;
    while (i < length - 2)
    {
        I2C_ReadRegister(I2Cx, I2C_Register_SR1);
        I2C_ReadRegister(I2Cx, I2C_Register_SR2); // 清除 ADDR
        I2C_AcknowledgeConfig(I2Cx, ENABLE); // 使能应答 ACK = 1
        while (I2C_GetFlagStatus(I2Cx, I2C_FLAG_RXNE) == RESET)
            ; // 等待接收数据寄存器清空
        data[i++] = I2C_ReadRegister(I2Cx, I2C_Register_DR);
    }
    I2C_AcknowledgeConfig(I2Cx, DISABLE);     // 关闭应答 ACK = 0
    I2C_GenerateSTOP(I2Cx, ENABLE);           // 发送停止位 STOP = 1
    while (I2C_GetFlagStatus(I2Cx, I2C_FLAG_RXNE) == RESET)
        ; // 等待接收数据寄存器清空
    data[i] = I2C_ReadRegister(I2Cx, I2C_Register_DR);
}

读取 OLED 回应

当对 OLED 做读操作时，它返回的第一个字节是状态字节，其中：

位	含义
D7	读取状态，读操作时恒为 1
D6	BUSY 忙标志：1 = 忙，0 = 空闲
D5~D0	保留，恒为 0

值得注意的是，两处代码里面写的 OLED 地址 0x78 其实是 (0x3c << 1) ，也就是代码使用的地址是实际的地址左移一位。

int main(void)
{
    myI2CInit();
    onboardLEDInit();
    // 命令流0x00，使能电荷泵0x8d,0x14，打开屏幕开关0xaf，屏幕全亮0xa5
    uint8_t commands[] = {0x00, 0x8d, 0x14, 0xaf, 0xa5};
    i2CSendBytes(I2C1, 0x78, commands, 5);

    uint8_t rcvd;
    i2CReceiveBytes(I2C1, 0x78, &rcvd, 1); // 接收一个字节
    if ((rcvd & (0x01 << 6)) == 0)
    {
        GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET); // 点亮 LED
    }
    else
    {
        GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET); // 熄灭 LED
    }
}

成功收到了 OLED 的回应，LED 被点亮了。

软件 I2C

在引脚受限时，可以使用代码控制电压信号来模拟 I2C 的输入与输出，也就是软 I2C.

OLED

老师将大部分功能都写在了 oled.h 里面，可以直接根据需求使用。

SPI

电路结构和通信协议

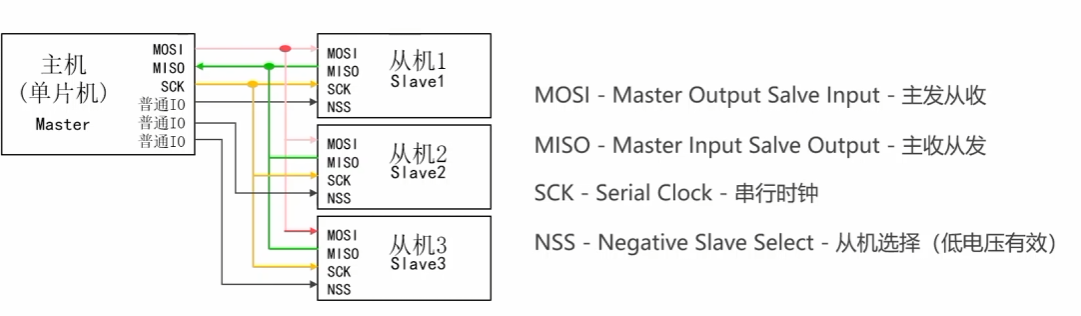

SPI 总线的电路结构

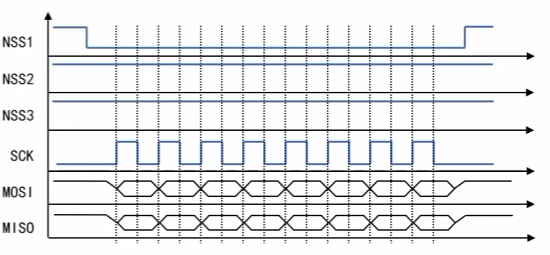

通信流程及波形

主机建立通信时，需要通过 IO 引脚向目标主机发送低电压，其它主机发送高电压。如图就是对从机1通信。

时钟信号的极性和相位

SPI 总线不进行通信时，即空闲状态时，如果 SCK 为低电压，即为低极性，否则为高极性。如上图就为低极性。低极性时，发送第一个时钟信号要使电压升高，也就是上升沿。时钟线电压的上升、下降的时刻称为边沿。根据采集数据的时间，分为两种相位：第一边沿采集(0)和第二边沿采集(1)。

SPI 的四种模式

两种极性，两种相位，可以组合出四种模式。

传输顺序

为了更直观地理解，我们以发送二进制数据 1001 0101（十六进制 0x95）为例：

模式	英文全称	中文含义	发送顺序（举例）
MSB First	Most Significant Bit First	高位（最左边）在前	1 -> 0 -> 0 -> 1 -> 0 -> 1 -> 0 -> 1
LSB First	Least Significant Bit First	低位（最右边）在前	1 -> 0 -> 1 -> 0 -> 1 -> 0 -> 0 -> 1

可以理解为，MSB First 是按我们日常书写习惯（从左到右）发送数据，而 LSB First 则是将数据位顺序完全颠倒后发送。

数据宽度

分为 8bit 和 16bit.

[番外]按钮 驱动编写

我们之前学习过，按钮采用输入上拉模式，即使能上拉电阻，按钮按下时读入 0 ，松开时读入 1。板载 LED 采用开漏接法，PC13 设置为输出开漏模式。

按钮消抖

因为按钮抖动导致电压快速变化，可能会出现按键失灵的情况。我们可以在读入到操作后暂停读入 10ms 左右来实现按钮消抖。

使用封装的 Button 功能

实现：当按钮按下时，count 增加，双击清零

#include "stm32f10x.h"
#include "usart.h"
#include "button.h"

Button_TypeDef button;
uint32_t count = 0;

void onClicked(uint8_t clicks)
{
    if (clicks == 1)
    {
        count += 1;
        My_USART_Printf(USART1, "Button clicked %d times\n", count);
    }
    else if (clicks == 2)
    {
        count = 0;
        My_USART_Printf(USART1, "Count Reset!");
    }
}

void onPressed(uint8_t ticks)
{
    count += 1;
    My_USART_Printf(USART1, "Button clicked %d times\n", count);
}

void appUSART1Init(void)
{
    // TX - PA9, RX - PA10
    GPIO_InitTypeDef GPIO_InitStruct;
    USART_InitTypeDef USART_InitStruct;

    // Enable clock for GPIOA and USART1
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);

    // Configure PA9 as alternate function push-pull
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // Configure PA10 as input floating
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    USART_InitStruct.USART_BaudRate = 115200;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_InitStruct.USART_StopBits = USART_StopBits_1;
    USART_InitStruct.USART_Parity = USART_Parity_No;
    USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
    USART_Init(USART1, &USART_InitStruct);

    USART_Cmd(USART1, ENABLE);
}

void buttonInit(void)
{
    Button_InitTypeDef buttonInitStruct;
    buttonInitStruct.GPIOx = GPIOA;
    buttonInitStruct.GPIO_Pin = GPIO_Pin_0;
    buttonInitStruct.button_clicked_cb = onClicked;
    buttonInitStruct.button_released_cb = 0;
    buttonInitStruct.button_long_pressed_cb = onPressed;
    buttonInitStruct.LongPressTime = 0;
    buttonInitStruct.LongPressTickInterval = 0;
    buttonInitStruct.ClickInterval = 0;

    My_Button_Init(&button, &buttonInitStruct);
}

int main(void)
{
    appUSART1Init();
    buttonInit();
    My_USART_Printf(USART1, "Hello, USART1!");
    while (1)
    {
        My_Button_Proc(&button);
    }
}
